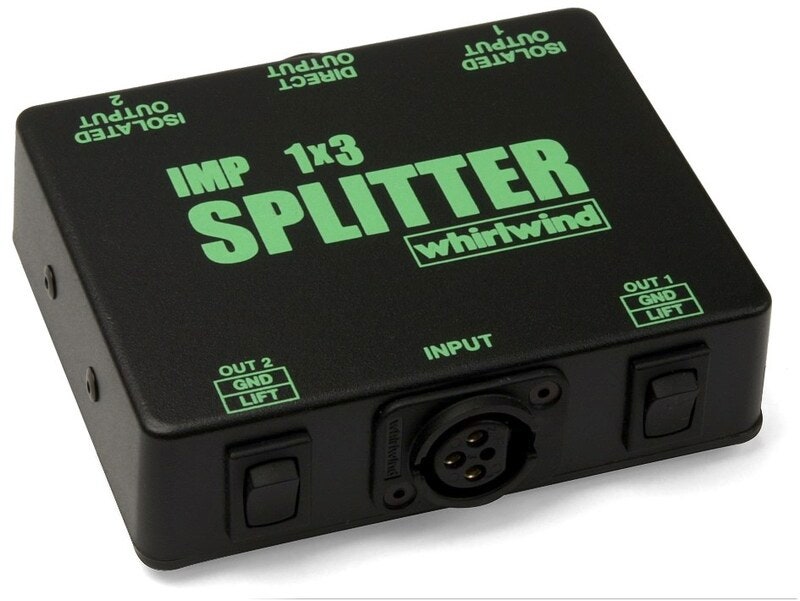

Whirlwind IMP-1x3 Splitter
Artikelnummer 1958300Passiv line level-splitter, 1 ingång till 3 utgångar, 1 direktutgång, 2 transformatorisolerade utgångar, individuell Ground Lift, 6 dB lägre nivå på isolerade utgångar, galvanisk isolering
Whirlwind SP1X3LL – passiv 1-in/3-ut line splitter med transformatorisolering och Ground Lift
Whirlwind SP1X3LL är en professionell passiv line level-splitter som fördelar en linjenivåsignal till tre separata utgångar. Med en direktutgång och två transformatorisolerade utgångar kan samma ljudsignal skickas till flera mixers, inspelningssystem eller andra ljudenheter samtidigt. De isolerade utgångarna hjälper till att förhindra jordloopar och störande brum när utrustning med olika jordpotentialer ansluts till samma signalkälla.
SP1X3LL är utvecklad för professionella ljudinstallationer, livesammanhang, broadcast och studioarbete där pålitlig signalfördelning är avgörande. Varje transformatorisolerad utgång har en egen Ground Lift-switch för individuell hantering av jordförbindelsen. Med en maximal ingångsnivå på +20 dBu vid 20 Hz och en robust passiv konstruktion är SP1X3LL en praktisk lösning för att distribuera linjesignaler utan behov av extern strömförsörjning.
Funktioner och fördelar
Fördelar en linjesignal till tre separata utgångar
Whirlwind SP1X3LL har en ingång för linjenivå och tre separata utgångar. En utgång är direktkopplad medan de två andra är transformatorisolerade. Konstruktionen gör det möjligt att skicka en ljudsignal till exempelvis en huvudmixer, en monitoranläggning och en inspelningsenhet samtidigt. Detta ger en flexibel lösning när flera ljudsystem behöver tillgång till samma signalkälla.
Två transformatorisolerade utgångar
De två isolerade utgångarna använder transformatorer för att ge galvanisk separation mellan anslutna ljudsystem. Detta minskar risken för jordloopar och störningar som kan uppstå när olika enheter kopplas samman. Transformatorisoleringen är särskilt användbar när ljudsignaler behöver distribueras mellan separata mixers, inspelningssystem eller utrustning som matas från olika elinstallationer.
Separata Ground Lift-switchar för varje isolerad utgång
Varje transformatorisolerad utgång är utrustad med en individuell Ground Lift-switch. Funktionen gör det möjligt att bryta signaljordens anslutning på respektive isolerad utgång för att motverka brum och jordrelaterade störningar. Eftersom utgångarna kan hanteras oberoende av varandra kan signaldistributionen anpassas efter den aktuella installationen utan att de andra anslutningarna påverkas.
Direktutgång med bibehållen signalnivå
Den direkta utgången leder linjesignalen vidare utan den nivåreduktion som finns på de isolerade utgångarna. Detta gör Direct Out lämplig när en ansluten enhet ska ta emot signalen på samma nominella nivå som ingången. Den direkta signalvägen kan exempelvis användas till huvudmixern medan de transformatorisolerade utgångarna skickar signalen vidare till andra system.
6 dB lägre nivå på de isolerade utgångarna
De två transformatorisolerade utgångarna ger en signalnivå som är 6 dB lägre än direktutgångens nivå. Denna nivåskillnad är en del av splitterns konstruktion och bör tas med i beräkningen när mottagande utrustning nivåjusteras. Genom att kompensera för skillnaden i den anslutna utrustningen kan du skapa en välbalanserad signaldistribution.
Passiv konstruktion utan extern strömförsörjning
SP1X3LL arbetar helt passivt och kräver därför ingen nätadapter, batteridrift eller annan extern strömförsörjning. Signalfördelningen hanteras genom den interna kopplingen och transformatorerna. Denna enkla konstruktion ger en driftsäker lösning med få inställningar, vilket är en fördel i både mobila ljudsystem och fasta installationer.
Hanterar linjesignaler upp till +20 dBu
SP1X3LL är konstruerad för professionella linjenivåsignaler och hanterar en maximal ingångsnivå på +20 dBu vid 20 Hz. Den höga nivåkapaciteten gör den användbar tillsammans med mixers, ljudprocessorer och annan professionell ljudutrustning. Till skillnad från en traditionell mikrofonsplitter är SP1X3LL särskilt anpassad för signaler på linjenivå.
Specifikationer
- Produkttyp: Passiv line level-splitter
- Modell: Whirlwind SP1X3LL
- Signalfördelning: 1 ingång till 3 utgångar
- Signaltyp: Linjenivå
- Antal ingångar: 1
- Antal utgångar: 3
- Direktutgångar: 1
- Transformatorisolerade utgångar: 2
- Signalnivå, direktutgång: Nominellt samma nivå som ingången
- Signalnivå, isolerade utgångar: 6 dB lägre än direktutgången
- Galvanisk isolering: Ja, på två utgångar
- Ground Lift: 2 individuella switchar
- Maximal ingångsnivå: +20 dBu vid 20 Hz
- Signalbehandling: Passiv, transformatorbaserad
- Extern strömförsörjning: Krävs inte
- Användningsområden: Live, broadcast, studio, signalfördelning och fasta installationer
Vanliga frågor om Whirlwind SP1X3LL
Vad används Whirlwind SP1X3LL till?
Whirlwind SP1X3LL används för att fördela en ljudsignal på linjenivå till tre separata utgångar. Den har en direktutgång och två transformatorisolerade utgångar och passar när samma signal behöver skickas till flera mixers, inspelningsenheter eller andra ljudsystem.
Vad är skillnaden mellan direktutgången och de isolerade utgångarna?
Direktutgången vidarebefordrar signalen utan splitterns avsedda nivåreduktion. De två transformatorisolerade utgångarna ger galvanisk separation mellan anslutna system och har en signalnivå som är 6 dB lägre än direktutgångens nivå. Båda de isolerade utgångarna har dessutom individuella Ground Lift-switchar.
Kan Whirlwind SP1X3LL hjälpa till att eliminera brum och jordloopar?
Ja, de två transformatorisolerade utgångarna hjälper till att minska risken för jordloopar mellan anslutna ljudsystem. Varje isolerad utgång har även en egen Ground Lift-switch som kan användas för att motverka brum orsakat av signaljordens anslutning.
Behöver Whirlwind SP1X3LL någon strömförsörjning?
Nej, Whirlwind SP1X3LL är en helt passiv splitter som inte kräver nätadapter eller batterier. Signalen fördelas genom den interna kretsen och transformatorerna utan aktiv elektronik.
Vilken maximal signalnivå klarar Whirlwind SP1X3LL?
Whirlwind SP1X3LL är avsedd för linjenivåsignaler och har en specificerad maximal ingångsnivå på +20 dBu vid 20 Hz. Den är därmed anpassad för användning med professionella ljudkällor på linjenivå, exempelvis mixers och ljudprocessorer.
